Gerador de Energia Fotovoltaico com potência de 4,44 kWp
|INFORMAÇÕES TÉCNICAS DO PAINEL|

Principais recursos do Painel:

Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.
Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 84,8% aos 25 anos.
Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC61730, IEC61215

Dados elétricos
Potência no ponto máximo de potência - 555W
Tensão no ponto máximo de potência - 40,99V
Corrente no ponto máximo de potência - 13,87A
Tensão em Circuito Aberto - 49,52V
Corrente de Curto Circuito - 14,12A
Eficiência = 21,48%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.045% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 27kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula P-Type monocristalina
Caixa de junção Classe de proteção IP68

|INFORMAÇÕES TÉCNICAS DO INVERSOR|

Principais Caracteristicas:
- Eficiência Maxima 96,5%
- Quatro Mppts independentes
- Monitoramento Wifi integrado a nivel de modulo
- Ampla faixa de tensão suportando redes rurais
- Grau de proteção IP67

Dados de entrada:
Tensão máx. de entrada 60 VCC
Tensão de partida: 20V
Tensão nominal: 35V
Faixa de tensão MPPT 16V~55 V
Corrente DC por MPPT 15A
Corrente de Curto por MPPT 18.8A
Rastreadores MPPT 4
Modulos por MTTP 1

Dados de saída:
Potência nominal de saída 2KW
Tensão nominal 220V (150V-280V)
Frequência nominal 50, 60Hz
Faixa de frequência 55~65
Corrente máx. de saída 9.3A
Unidades por cabo tronco 3

Não acompanha ferramenta de remoção do conector do cabo tronco AC.
*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - #AREA# m²
Peso sobre o telhado - 20Kg/m² (com estrutura)
1 painel fotovoltaico para cada MPPT / Entrada do microinversor
Trilhos para fixação dos painéis em alumínio

Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumentoda conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade mxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidênciade irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²

::

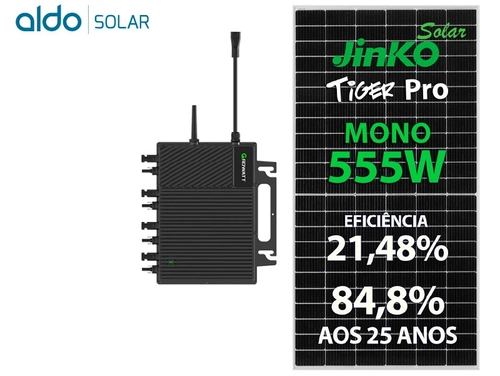

O gerador de energia fotovoltaico de 4,44 kWp é composto por:
2 MICROINVERSOR SOLAR GROWATT NEO2000M-X 2KW MONOFASICO 220V 4MPPT MONITORAMENTO
2 ESTRUTURA SOLAR GROUP KSMTL240X000MD04 KIT PERFIS SMART PARA TRIANGULO L 4 MODULOS
2 ESTRUTURA SOLAR GROUP ASMTL240X000MD04 KIT ACESSORIOS SMART PARA TRIANGULO L 4 MODULOS
8 PAINEL SOLAR JINKO JKM555M-72HL4-V TIGER PRO 555W 144 CEL. P TYPE MONO 21,48% EFICIENCIA


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamentoda Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
